Als je ooit de afhandeling van een stalen plaat van 20 ton of een stalen spoel van 5 ton hebt gezien, dan zul je onvermijdelijk deoverheadkraanrennen. Maar niet alle overheadkranen zijn hetzelfde. Hun ontwerpen zijn onderverdeeld in drie basistypen - Elk type heeft verschillende belastinggewichten, ruimtelijke beperkingen, enz. Inzicht in deze categorieën zal u helpen de kraan te kiezen die correct overeenkomt met uw fabriek.
Hier is een uitsplitsing van de drie kerntypen, met echte - wereldtoepassingen en hoe merken zoals kinocranen ze afstemmen op het overleven van brute omgevingen:

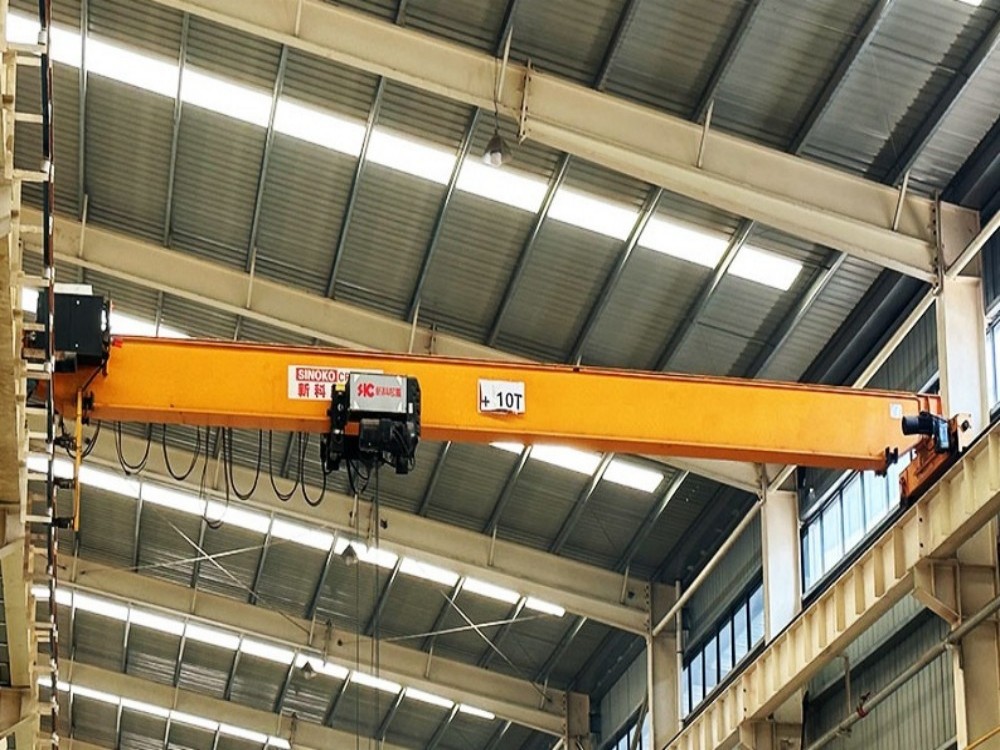

1. Enkele ligger overhead kranen: de ruimte - opslaan werkpaard
Ontwerp:Een enkele horizontale straal (balk) ondersteund door eindwagens die langs verhoogde start- en landingsbanen bewegen. De takel en de trolley rennen langs de onderste flens van de balk.
Capaciteit:Een enkele straal kan een maximale belasting van 20 ton weerstaan, met een paar modellen die tot 32 ton bereiken (aangepast volgens specifieke werkomstandigheden).
Geschikte omgevingen voor gebruik: workshops, magazijnen en productielijnen, lage klaring, laag budget of licht tot middelgrote liftbewerkingen.
Practical Twist van Kinocranes:
Terwijl standaard enkele liggers uitblinken in de algemene productie, versterkt kinocranen belangrijke stresspunten voor schurende omgevingen. Bijvoorbeeld:
Verzegelde takels:In korrelsilo's waar stof motoren doodt, gebruiken ze IP65-rated takels om indringing van silica te voorkomen.
Lage - Hoofdruimteontwerpen: voor magazijnen met plafondhoogte limieten, hun compacte trolleyontwerp maximaliseert de lifthoogte zonder in gevaar te brengen stabiliteit.
Enkele liggers domineren markten in Azië - Pacific vanwege snelle uitbreiding van magazijnen. Ze zijn 20–30% goedkoper dan dubbele liggers maar offeren zwaar - plicht uithoudingsvermogen.

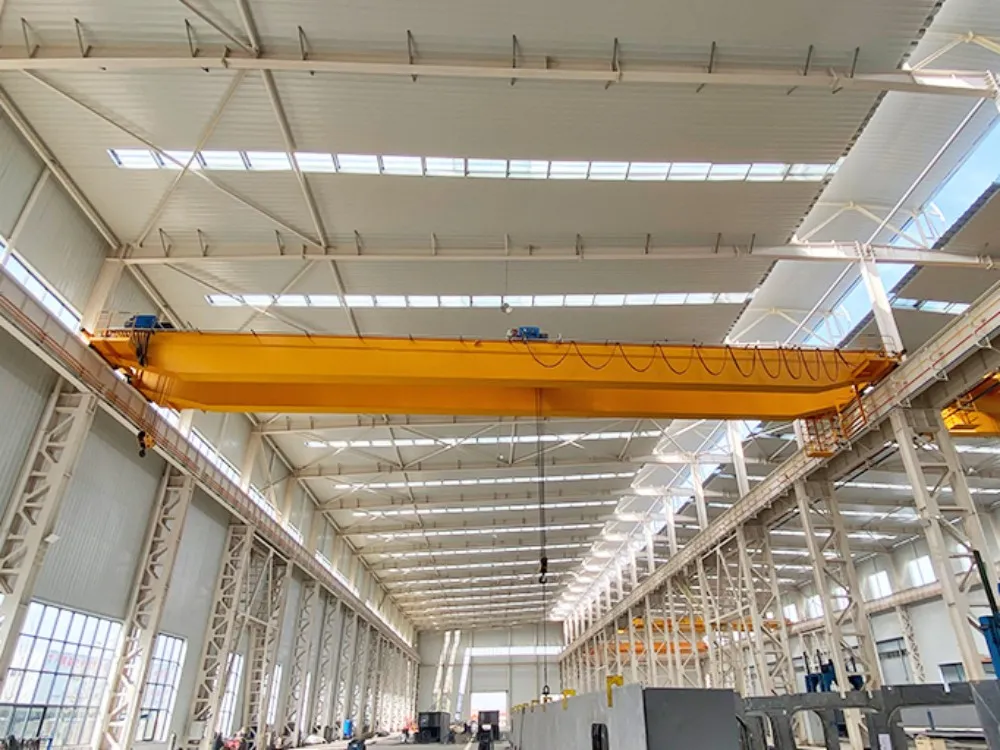

Dubbele ligger bovenkranen: de zware - lifttitans
Ontwerp:Twee parallelle liggers ondersteund door Eind Trucks, die een superieure laadverdeling en hogere haakhoogtes bieden. De takel reist op een rail tussen de liggers.
Capaciteit:Standaardbereik van 5 tot 50+ ton, met enkele modellen die 500 ton in staalfabrieken hanteren.
Het beste voor:Automotive, ruimtevaart en metallurgie waar zware ladingen, hoge liften of frequent gebruik niet - bespreekbaar zijn.
Kinocranes 'Engineering Edge:
In een Chileense kopermijn worden dubbele liggers geconfronteerd met corrosieve vochtigheid en constant gebruik. De oplossing van Kinocranes omvatte:
Bogie eindtrucks: lading verdelen over meerdere wielen om de slijtage van de spoorweg te verminderen en ontsporing te voorkomen.
Dubbele remmen en redundante takels: kritisch voor gesmolten metaalbehandeling in stalen planten, waarbij falen geen optie is.
Dubbele liggers hebben meer dan 50% marktaandeel in zware industrieën vanwege hun duurzaamheid. Hun ontwerp zorgt voor hulptakels of gespecialiseerde bijlagen zoals magneten of grijpers.
3. Underhung Cranes: de lay -out - flexibiliteitspecialisten
Ontwerp:De eindtrucks van de kraan hangen aan de landingsbanen van boven het hoofd gemonteerd op de bouwstructuur (niet ondersteund door vrijstaande kolommen). De takel loopt langs een spoor onder de balk.
Capaciteit:Meestal lichtere belastingen (1-10 ton), ideaal voor assemblagelijnen of gebieden waar vloerruimte heilig is.
Het beste voor: productiecellen, productielijnen en faciliteiten die multi - directionele beweging nodig hebben zonder vloerobstructies.
Aanpassing van Kinocranes:
In e - Commerce Logistics Centers verplaatsen onderhungkranen goederen tussen verpakkingsstations. Kinocranes integreert:
Modulaire landingsbanen: het toestaan van eenvoudige herconfiguratie wanneer de productielijnen verschuiven.
RFID -botsing vermijding: sensoren voorkomen dat kranen op kruisende landingsbanen botsen.
Waarom het ertoe doet:
Underhung -systemen gebruiken bestaande bouwstructuren en vermijden dure vloerkolommen. Ze zijn de beste keuze voor het achteraf van oudere faciliteiten.
Hoe te kiezen: het gaat om natuurkunde, geen functies
Het selecteren van een kraan gaat niet over catalogusspecificaties - Het gaat over het oplossen van materiaalstroompuzzels. Vragen:
1. LOAD PROFIEL:Is het uniforme stalen spoelen of onregelmatig schroot? (Dubbele liggers behandelen asymmetrie beter.)
2. Milieu:Stoffig? Corrosief? Vochtig? (Verzegelde componenten of corrosie - resistente coatings is belangrijk.)
3. Vloegpad:Rechte - regel overdrachten versus multi - directionele bewegingen? (Underhung blinkt uit in complexe paden.)
De bottom line
Overhead kranen zijn de ruggengraat van industriële materiaalbehandeling. De drie primaire typen - enkele ligger, dubbele ligger en underhung - dienen elk verschillende rollen:
Enkele balk overhead kraan: Kosten - effectief voor licht/mediumbelastingen in ruimte - beperkte sites.
Dubbele balk overhead kraan: Zware - plichtspier voor extreme capaciteiten en 24/7 bewerkingen.
Underhung overhead kraan:Lay -outflexibiliteit voor dynamische productieomgevingen.
