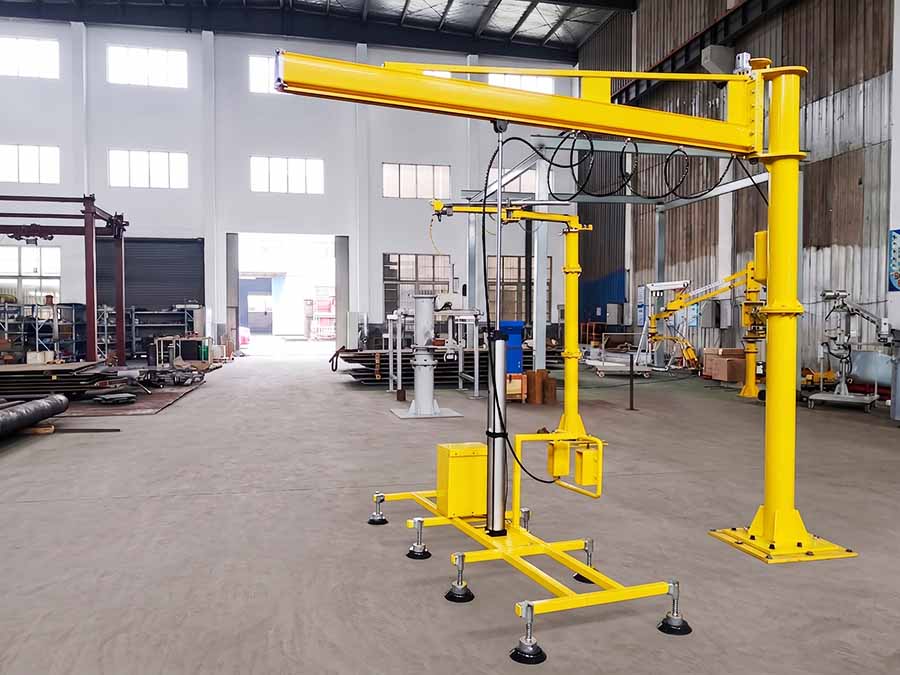

Wat is een funderingsloze zwenkkraan?

A funderingsloze zwenkkraanis een vrijstaand hefsysteem dat is ontworpen om te functioneren zonder een afzonderlijk gebouwde betonnen fundering. In plaats van kantelende krachten over te brengen naar een speciaal-gebouwde fundering via ingebedde ankerbouten, wordt gebruik gemaakt van een speciaal ontworpen basisconstructie-gewoonlijk een brede stalen basis, een geïntegreerd contragewicht of ballastsysteem-om de stabiliteit te behouden.

Dit ontwerp wordt gebruikt waar een conventionele op de fundering-gemonteerde zwenkkraan onpraktisch is, zoals gehuurde faciliteiten, voltooide werkplaatsen, tijdelijke productieruimtes en werkstations waar civiele werkzaamheden de werkzaamheden zouden onderbreken. Het kan lokaal hijsbereik bieden zonder een nieuwe betonnen voet toe te voegen, maar het is geen universele vervanging voor een vaste zwenkkraan. De staat van de vloer, het lastpad, de werkradius, de taak en de beoogde locatie moeten vóór de selectie worden beoordeeld.

Een funderingsloze zwenkkraan kan ook worden omschreven als een contragewichtkraanarm, basis-gemonteerde zwenkkraan, draagbare zwenkkraan, ofvrijstaande kraanzonder fundering. Deze termen zijn niet altijd uitwisselbaar. De werkelijke configuratie moet worden bevestigd op basis van het structurele ontwerp en de beoogde gebruiksmethode.

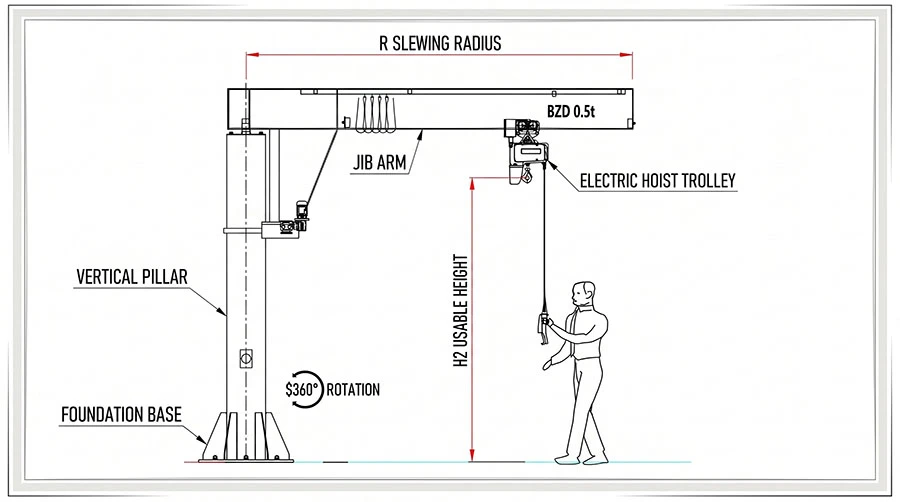

Mast of kolom

De verticale mast ondersteunt de jib-arm en brengt verticale, horizontale en kantelende lasten over naar de basisconstructie. Afhankelijk van het ontwerp kan het een stalen kolom zijn of een structureel buisprofiel.

Jib-arm

De horizontale jib zorgt voor de werkradius. Het kan een vrijdragende balk of een spanarm zijn, afhankelijk van de vereiste belasting, reikwijdte en doorbuigingsbeheersing. De arm draait rond de mast en bestrijkt een gedefinieerd werkgebied.

Takel en trolley

Een handmatige of aangedreven takel heft en laat de last zakken. Een trolley verplaatst de takel langs de jib-arm waar het ontwerp een verplaatsing omvat. Het type takel, de besturingsmethode, de hefsnelheid en de taakvereisten moeten worden geselecteerd voor de handlingtaak, in plaats van onafhankelijk te worden gekozen.

Zwenkende montage

Dankzij het zwenksamenstel kan de jib-arm roteren. Rotatie kan handmatig, ondersteund of aangedreven zijn. De bruikbare rotatiehoek kan worden beperkt door de fysieke indeling, de basisopstelling, apparatuur in de buurt en de veilige reisafstand.

Fundamentloze basis

De basis is het bepalende kenmerk van het systeem. Het is ontworpen om weerstand te bieden aan het moment dat ontstaat wanneer een hangende last op het uiteinde van de kraanarm inwerkt. Een funderingsloze basis kan het volgende omvatten:

• Een breed stalen basisframe dat de belasting over de draagvloer verdeelt.
• Contragewichten of een ontworpen ballastopstelling.
• Stempels of stabiliserende leden waarbij de toepassing een grotere voetafdruk vereist.
• Hef- of mobiliteitsvoorzieningen op configuraties die bedoeld zijn om te worden verplaatst wanneer ze worden gelost.

De basis mag nooit worden behandeld als een generiek platform. De geometrie, gewichtsverdeling, verbindingsdetails en toegestane bedieningsconfiguratie houden rechtstreeks verband met de stabiliteit van de kraan.

Een funderingsloze zwenkkraan volgt dezelfde basishijsvolgorde als een conventionele zwenkkraan. De takel tilt de last op, de trolley positioneert deze langs de arm en de jib draait om de last in het gewenste gebied te brengen.

Het verschil ligt in de manier waarop de structuur de resulterende krachten weerstaat. Wanneer een last van de mast wordt gehesen, ontstaat er een kantelmoment. Een zwenkkraan met vaste-kolom brengt dit moment normaal gesproken via zijn ankersysteem over naar een ontworpen betonnen fundering. Een zwenkkraan zonder fundering gebruikt zijn basisvoetafdruk en contragewichtsysteem om het moment te weerstaan ​​en tegelijkertijd reacties over de ondersteunende vloer te verdelen.

Om deze reden kan capaciteit niet op zichzelf worden beschouwd. De last aan de haak, de reikwijdte, het gewicht van de takel en de trolley, de dynamische effecten tijdens het hanteren en de basisconfiguratie hebben allemaal invloed op de bedrijfsconditie. De kraan mag alleen worden gebruikt binnen het lastdiagram, de bedieningsinstructies en de goedgekeurde installatie-opstelling die voor dat specifieke systeem zijn meegeleverd.

Een funderingsloze zwenkkraan wordt gedefinieerd door zijn installatieconcept en niet door één standaardgeometrie. Gemeenschappelijke kenmerken zijn onder meer:

• Er is geen aparte fundering van gewapend beton nodig als de draagvloer en de beoogde configuratie zijn goedgekeurd.
• Geïntegreerd contragewicht of ballast wordt gebruikt om kantelen te voorkomen.
• Een zelf-dragende basis verspreidt reacties over het vloeroppervlak.
• Er is plaatselijk cirkelvormig of half{0}}rond hijsbereik rond de mast.
• Het systeem kan geschikt zijn voor faciliteiten waar permanente civiele modificatie beperkt is.
• Sommige configuraties kunnen worden verplaatst nadat de kraan is gelost en beveiligd voor beweging.

Mobiliteit moet zorgvuldig worden geïnterpreteerd. Een zwenkkraan zonder fundering is niet noodzakelijkerwijs een mobiele kraan en mag niet met een hangende last worden verplaatst, tenzij de fabrikant die bedrijfsmodus specifiek heeft ontworpen en geautoriseerd.

Verminderd civiel werk

Het belangrijkste voordeel is de mogelijkheid om lokale hijsdekking toe te voegen zonder een speciale fundering te bouwen. Dit kan de verstoring verminderen als de werkvloer al klaar is of de toegang voor civiel werk beperkt is.

Geschikt voor aanpasbare lay-outs

Productiecellen, onderhoudsruimtes, assemblagelijnen en pakstations veranderen vaak in de loop van de tijd. Een zwenkkraan zonder fundering kan worden overwogen als het hijspunt mogelijk mee moet bewegen met de workflow, afhankelijk van de beoordeling van elke voorgestelde locatie.

Lokale afhandeling op de werkplek

De kraan kan een gedefinieerd werkstation bedienen zonder het volledige oppervlak van een bovenloopkraan in beslag te nemen. Het wordt algemeen overwogen voor herhaaldelijk tillen tussen een machine, bank, armatuur, pallet of onderhoudspositie.

Mogelijk lagere installatieomvang

Als er een geschikte vloer beschikbaar is, kan de installatie graaf- en uithardingsactiviteiten van de fundering voorkomen. Dit neemt geen technisch werk weg. Vloercapaciteit, vloerconditie, ondergrondse voorzieningen, toegangsvrijheid en veilige basislocatie moeten nog worden geverifieerd.

Zwenkkranen zonder fundering worden over het algemeen overwogen voor lokale, herhaalde handlingtaken in plaats van materiaaltransport over lange- afstanden. Mogelijke toepassingen zijn onder meer:

• Assemblage- en sub{0}}assemblagestations.
• Laden en lossen van machines.
• Onderhoudswerkplaatsen en servicebaaien.
• Gereedschappen, opspanningen en componenthantering.
• Werkplekken voor inpakken, inrichten en verzenden.
• Proefproductielijnen en tijdelijke werkcellen.
• Een gehuurd of gedeeld bedrijfspand waar de bouwkundige aanpassingen beperkt zijn.

De toepassing moet worden beoordeeld op basis van de belastingseigenschappen en het nominale geheven gewicht. Lange, niet-gecentreerde, flexibele, hete, gevaarlijke of onstabiele lasten kunnen extra handlingvereisten met zich meebrengen en vereisen mogelijk een andere hijsoplossing.

A vaste kraankan de meest geschikte oplossing zijn als de kraan voor de lange termijn op één locatie blijft, waar het vloeroppervlak beperkt is, of waar de beoogde belasting en het beoogde laadmoment een basis met contragewicht inefficiënt maken. De juiste keuze hangt af van de locatie en het verwerkingsproces, en niet alleen van de installatiemethode.

Vanaf de hijstaak moet een zwenkkraan zonder fundering worden gekozen. Begin met het item dat moet worden afgehandeld en evalueer vervolgens de werkomgeving en de ondersteuningsomstandigheden.

1. Definieer de werkelijke belasting

Registreer de maximale geheven massa, het gewicht van het hijshulpstuk, de afmetingen van de lading, het zwaartepunt en de hanteringsfrequentie. De vereiste capaciteit moet rekening houden met alle items die aan de haak hangen, en niet alleen met het product dat wordt verplaatst.

2. Bepaal het vereiste bereik en bereik

Identificeer de verste ophaal- en neerzetpunten-. Een te grote reikwijdte vergroot het kantelmoment en kan de vereiste basis vergroten of de praktische geschiktheid van een funderingsloze opstelling verminderen. Selecteer alleen het bereik dat nodig is voor het werkbereik.

3. Beoordeel de vloer en de beschikbare voetafdruk

Bevestig of de vloer de voorgestelde basisreacties kan ondersteunen en of er voldoende ruimte beschikbaar is voor de basis en contragewichten. Een compacte werkplek betekent niet automatisch dat er een zwenkkraan zonder fundering past.

4. Selecteer Takel, Trolley en Rotatiemethode

Overweeg handmatige versus aangedreven bewegingen op basis van het gewicht van de last, de heffrequentie, de ergonomie van de machinist, de positioneringsnauwkeurigheid en de vereiste cyclustijd. De bedieningselementen moeten bij het proces passen en de operator in staat stellen veilig zicht op de lading te behouden.

5. Beoordeel Plicht en Milieu

Houd rekening met blootstelling binnen of buiten, het risico op corrosie, omgevingsomstandigheden, beschikbaarheid van stroom, toegang voor onderhoud en het aantal dagelijkse hefcycli. Deze factoren zijn van invloed op het vereiste configuratie- en inspectieplan.

6. Bevestig de verplaatsingsbehoeften

Als de kraan in de toekomst verplaatst mag worden, bepaal dan hoe vaak, hoe ver en met welke methode. Verhuizing moet worden gepland als een geloste afhandelingsactiviteit, gevolgd door her-verificatie van de nieuwe bedrijfslocatie.

A funderingsloze zwenkkraanis een lokale hijsoplossing die gebruik maakt van een zelfdragende basis-in plaats van een afzonderlijk gebouwde betonnen fundering. Het kan nuttig zijn wanneer flexibiliteit, minimaal civiel werk of toekomstige wijzigingen in de indeling belangrijk zijn. De geschiktheid ervan hangt van meer af dan het vereiste hefvermogen: de vloer, de voetafdruk, de reikwijdte, de taak, het laadpad en de installatiebedieningen moeten allemaal samen in overweging worden genomen.

Voor een technisch verantwoorde selectie definieert u de afhandelingstaak, bevestigt u de beschikbare verdieping en werkruimte en vergelijkt u de voorgestelde configuratie vóór installatie met de technische documentatie van de leverancier.
