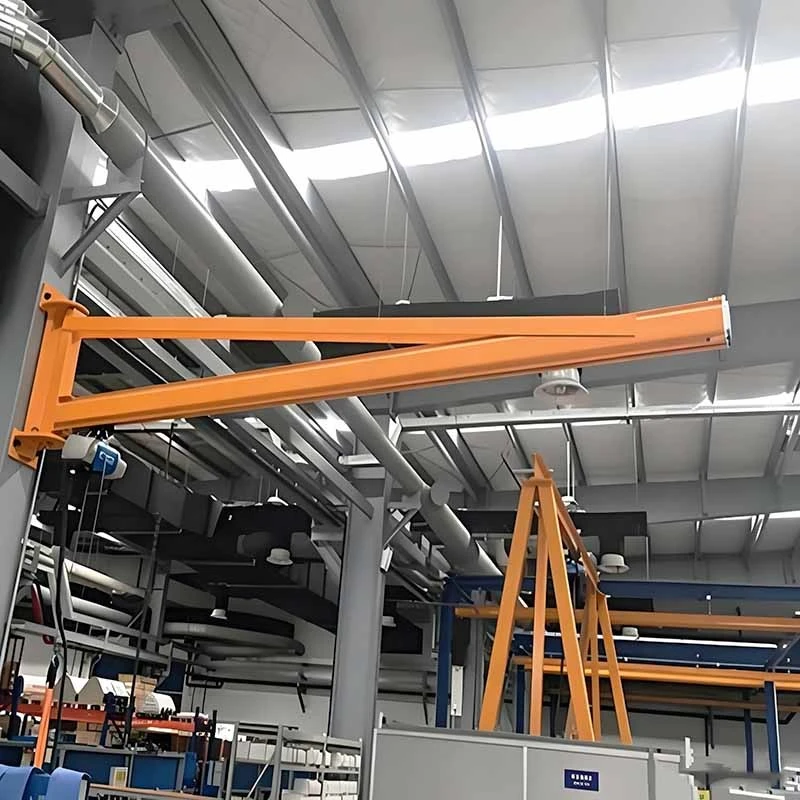

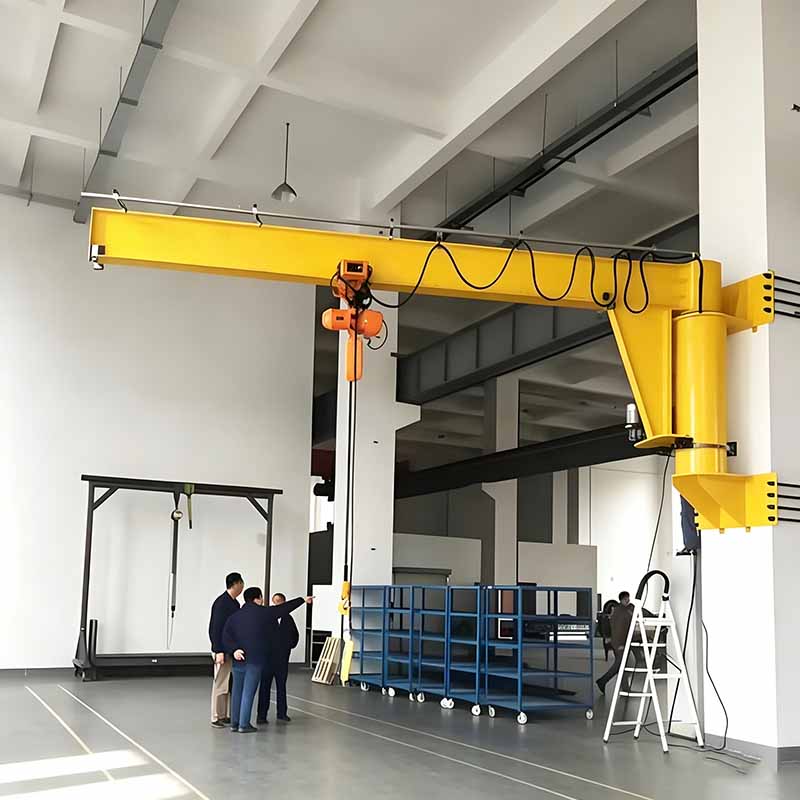

Op een balk gemonteerde kraanbalkkraan

Op het werkstation gerichte, op een balk gemonteerde zwenkkraan wordt bevestigd op gecertificeerde bouwbalken in plaats van op de grond geplaatste steunpilaren. De draaibare giek zorgt voor het heffen op locatie en het plaatsen van werkstukken. Werknemers kunnen goederen gemakkelijk verplaatsen, zonder dat er vloerruimte wordt ingenomen door rechtopstaande kraanmasten.

Deze configuratie is geschikt voor productiecellen, assemblagestations, laadruimtes voor machines, onderhoudsruimtes en andere locaties waar repetitieve handelingen binnen een beperkte straal zijn geconcentreerd. De kraan is ontworpen rond de beschikbare draagconstructie, de vereiste veilige werklast, de reikwijdte van de giek, de hefhoogte, de werkcyclus en het handlingpad van de last.







Een op een balk gemonteerde zwenkkraan brengt de hef- en kantelkrachten die door de giek worden gegenereerd, over naar een bestaande last-dragende structuur via een technisch montagesamenstel. Het systeem bestaat normaal gesproken uit een jib, een steunbeugel of montageframe, een scharnierverbinding, een takelloopbaan en een heftakel. Afhankelijk van de toepassing kan de giek handmatig worden bediend of worden uitgerust met elektrische zwenk- en hijsfuncties.

In tegenstelling tot een op een kolom gemonteerde zwenkkraan vereist dit ontwerp geen speciale basisfundering of een op de vloer-vaste mast. Het behoudt de toegang op grondniveau- rond machines, armaturen, pallets en looppaden voor operators. In tegenstelling tot een wandzwenkkraan is hij bedoeld om een ​​vaste handlingzone te bedienen in plaats van langs een startbaan te rijden.







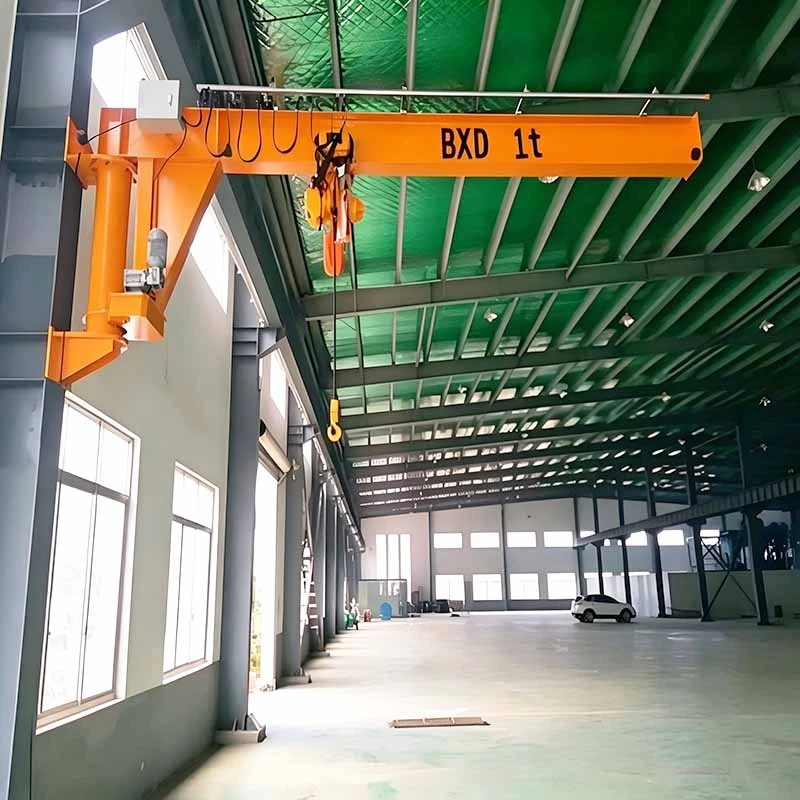

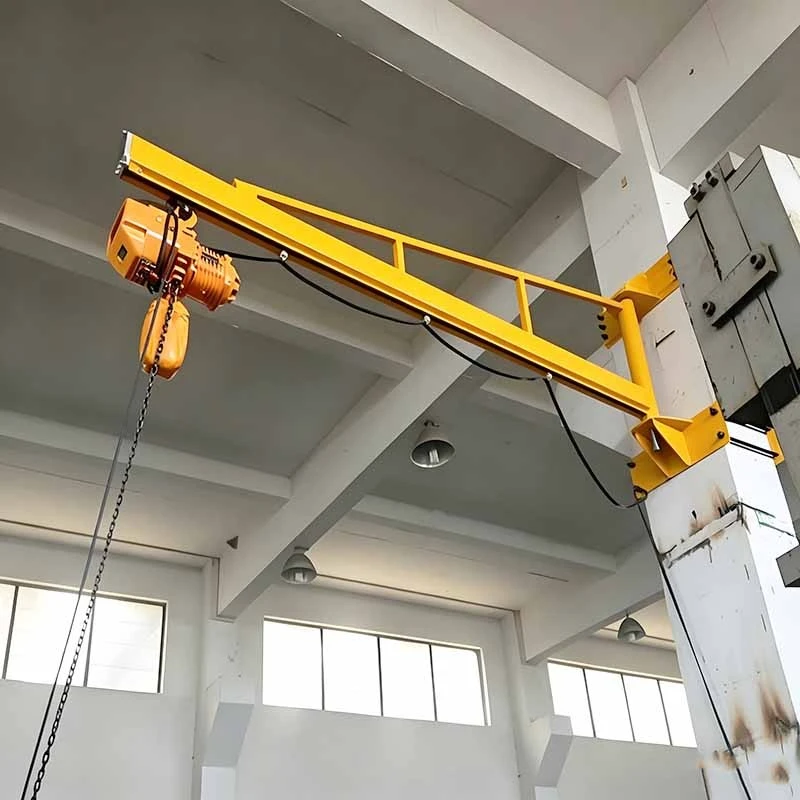

Bestaande-Structuurmontage

De kraan wordt gemonteerd op een geverifieerde stalen kolom, structurele balk, muursteun of een speciaal-ontworpen beugelopstelling. Deze installatieaanpak kan vloerobstructie verminderen in gebieden waar een fundering onpraktisch is of waar een vrije vloercirculatie essentieel is.

De ondersteunende constructie moet worden beoordeeld voor het volledige kraanbelastinggeval, inclusief de verticaal geheven last, het eigen-gewicht van de giek, dynamische effecten, horizontale krachten en het gegenereerde moment bij maximale reikwijdte. Montagedetails worden pas gedefinieerd nadat de structurele interface is beoordeeld.

Zwenkbare giek voor plaatselijke dekking

De giek draait rond een vast draaipunt om een ​​sector van het werkstation te bestrijken. Een zwenkconfiguratie van 180 graden is geschikt als het bedieningsgebied aan één kant van de ondersteunende structuur ligt. Het effectieve werkbereik wordt bepaald door de lengte van de giek, de toegestane rotatiehoek, de haakbenadering, de afmetingen van de takel en eventuele obstakels op het terrein.

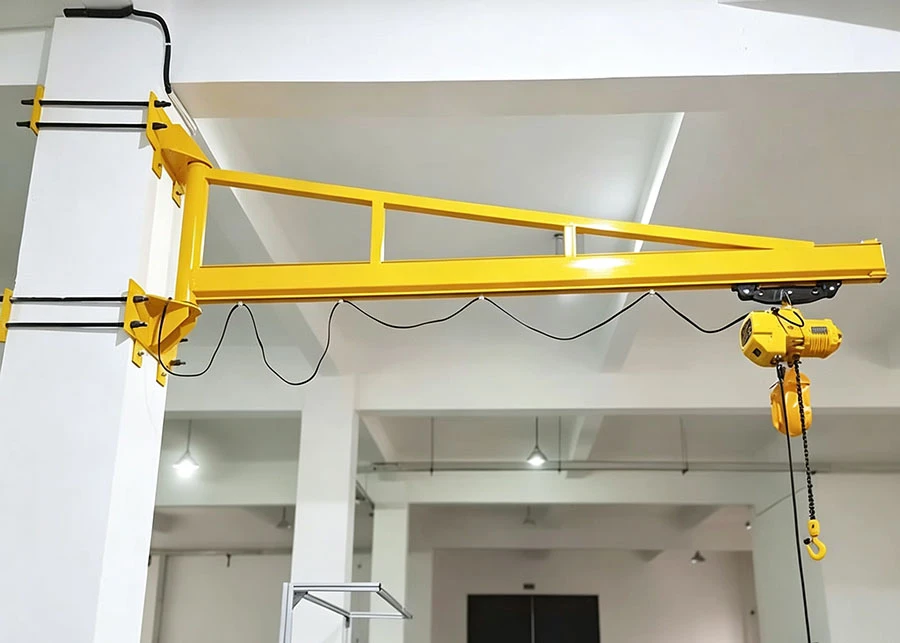

Hijsbeweging langs de giek

Een elektrische kettingtakel, staaldraadtakel of handbediende hijswagen kan langs de kraanarm lopen, afhankelijk van het gespecificeerde hijsvermogen en de vereiste belasting. Dit geeft de operator een gecontroleerde radiale beweging vanaf het montagepunt naar de buitenste haakpositie.

Vloeroppervlak blijft beschikbaar

Omdat de balkzwenkkraan wordt ondersteund door de bouwconstructie, blijft de zone onder de kraan vrij van een conventionele vrijstaande mast. Dit is met name relevant voor vorkheftruckroutes, toegang tot werkbanken, transportbanden en machineservicegebieden.







Parameter	Typische regeling	Technische opmerking
Nominale capaciteit	125 kg - 3.000 kg	De uiteindelijke capaciteit is afhankelijk van de lengte van de giek, het werk, de keuze van de takel en de ondersteuningscapaciteit.
Boom bereik	2 m - 10 m	Een langere reikwijdte vermindert de beschikbare capaciteit en vergroot het ondersteuningsmoment.

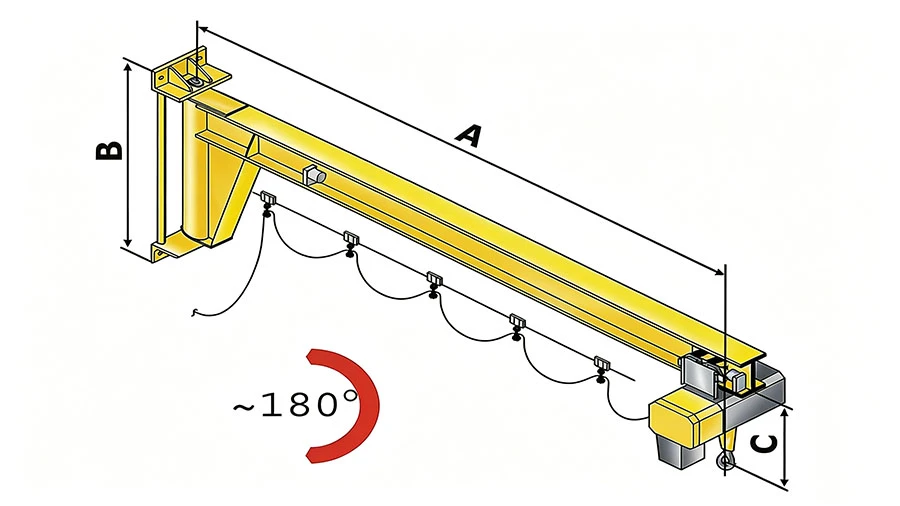

Zwenkbereik	Tot 180 graden in de geïllustreerde configuratie	De beschikbare hoek is afhankelijk van de montagepositie en de afstand tot obstakels.
Montagemethode	Structurele balk, stalen kolom, muursteun of technische beugel	Het ondersteunende onderdeel vereist belastingverificatie vóór installatie.
Hijseenheid	Elektrische kettingtakel, staaldraadtakel of handtakel	Selecteer op basis van last, hefsnelheid, inschakelduur en controlevereiste.
Rotatie van de giek	Handmatig of elektrisch, afhankelijk van de toepassing	Aangedreven zwenken wordt overwogen wanneer de traagheid, het bereik of de bedrijfsfrequentie van de belasting dit rechtvaardigen.
Controle	Hanglamp, radiografische afstandsbediening of applicatie-specifieke bedieningsindeling	De selectie van de controles moet de hanteringsvolgorde en de veiligheidseisen op de locatie volgen.





Een op een balk gemonteerde zwenkkraan wordt over het algemeen geselecteerd voor herhaaldelijk hijsen over korte- afstanden op een bepaald gebruikspunt. Typische toepassingen zijn onder meer:

• Laden en lossen van werktuigmachines
• Assemblage- en sub{0}}werkstations voor assemblage
• Matrijs-, armatuur- en componenthantering
• Onderhoudswerkzaamheden in beperkte baaien
• Pak- en verzendstations
• Las- en fabricagecellen
• Materiaaloverdracht naast productieapparatuur

Voor deze toepassingen is de waarde van het systeem niet alleen de nominale capaciteit. Het is de mogelijkheid om hijsdekking te plaatsen waar de machinist de last hanteert, zonder een op de vloer-gemonteerde kraanconstructie in het werkgebied te introduceren.







Een betrouwbare specificatie van een zwenkkraan begint met de handlingtaak en niet alleen met de nominale belasting. De volgende informatie moet worden gedefinieerd voordat het ontwerp wordt vrijgegeven.

1. Veilige werklast

Vermeld de maximale gehesen last, inclusief hijshulpstukken, onder-haakinrichtingen of armaturen. De veilige werklast moet de volledige hangende last vertegenwoordigen, niet alleen het gewicht van het werkstuk.

2. Vereiste Boom Outreach

Meet de afstand vanaf de middellijn van de montage tot de verste beoogde haakpositie. Houd rekening met de daadwerkelijke -op- en neerzetpunten- van de belasting, en niet alleen met de geometrische rand van het werkstation.

3. Hefhoogte en haakaanpak

Bevestig de vereiste haakhoogte, de beschikbare hoofdruimte en de laagste haakpositie die nodig is voor de taak. De afmetingen van het takellichaam en de plaatsing van de loopkatten zijn van invloed op de bruikbare hefweg.

4. Inschakelduur en bedrijfsfrequentie

Specificeer het aantal liften per uur, de gemiddelde hijsafstand, de ploegendiensten en of de kraan wordt gebruikt voor occasionele handling of herhaalde productiewerkzaamheden. Deze factoren beïnvloeden de takelkeuze, het motorvermogen, de besturingsmethode en de componentafmetingen.

5. Details van de ondersteuningsstructuur

Geef tekeningen, afmetingen, staalkwaliteit, indien beschikbaar, oriëntatie van de elementen en de voorgestelde montagehoogte op. Een op een balk gemonteerde zwenkkraan mag niet aan een niet-geverifieerde constructie worden bevestigd. De constructie en aansluiting dienen beoordeeld te worden op de geldende kraanreacties.

6. Werkbereik en locatiebeperkingen

Identificeer de vereiste zwenkzone, aangrenzende apparatuur, deuropeningen, nutsleidingen, toegangswegen en uitsluitingsgebieden. De rotatielimiet en bedieningspositie van de giek moeten worden afgestemd op de werkelijke werkomgeving.







De installatiekwaliteit bepaalt hoe effectief de balkzwenkkraan presteert gedurende zijn levensduur. De montagebeugels, bevestigingsmiddelen, verstevigingsplaten en verbindingsgeometrie moeten overeenkomen met het goedgekeurde ontwerp. Bij de installatie op locatie moet het loodrecht, het waterpasniveau, de rotatievrijheid van de giek, de verplaatsing van de takel, de route van de stroomvoorziening en de werking van de veiligheidsvoorzieningen worden bevestigd voordat de kraan in gebruik wordt genomen.

Een statische en functionele inbedrijfstellingscontrole moet verifiëren dat de kraan vrij door het beoogde dekkingsgebied beweegt, dat de takelbediening correct is georiënteerd en dat het geïnstalleerde systeem voldoet aan het goedgekeurde draagvermogen en de bedrijfslimieten. Bij hijswerkzaamheden moeten de toepasselijke plaatselijke veiligheidsvoorschriften en de bedieningsinstructies van de fabrikant worden gevolgd.





Voor een bepaald hijspunt kan een op een balk gemonteerde zwenkkraan een directere handlingdekking bieden dan een kraansysteem met een groter oppervlak. Het plaatst de hefcapaciteit dicht bij het werk, houdt de bewegingsvrijheid van de machinist binnen een gecontroleerde zone en vermijdt de noodzaak van een op de vloer-gemonteerde mast waar een geschikte structurele ondersteuning beschikbaar is.

De juiste toepassing is een vast werkstation met een geverifieerde montage-interface en een duidelijk verwerkingsbereik. Waar het hijspunt langs een rooilijn moet bewegen, kan een wandzwenkkraan geschikter zijn. Als er geen geschikte constructie bestaat, moet in plaats daarvan een op een kolom gemonteerde zwenkkraan of een vrijstaande werkstationkraan worden geëvalueerd.





Wat is het verschil tussen een op een balk gemonteerde zwenkkraan en een op een kolom gemonteerde zwenkkraan?

Een op een balk gemonteerde zwenkkraan brengt zijn lasten over naar een bestaande, geverifieerde structurele ondersteuning. Een op een kolom gemonteerde zwenkkraan brengt zijn lasten over via een speciale mast en fundering. De op een balk gemonteerde opstelling behoudt het vloeroppervlak, terwijl de op een pilaar gemonteerde opstelling wordt gebruikt wanneer de bouwconstructie geen geschikt steunpunt kan bieden.

Kan een op een balk gemonteerde zwenkkraan op elke stalen balk of kolom worden geïnstalleerd?

Nee. Het steunorgaan en zijn verbindingen moeten worden gecontroleerd op de verticale belasting van de kraan, het eigen-gewicht van de giek, dynamische krachten, horizontale reacties en het maximale kantelmoment. Installatie is alleen geschikt als de constructie het goedgekeurde kraanbelastinggeval veilig kan dragen.

Welke capaciteit en gieklengte zijn beschikbaar?

De geïllustreerde referentieconfiguratie omvat 125 kg tot 3.000 kg en een giekbereik van 2 m tot 10 m. De combinatie van de feitelijke capaciteit-reikwijdte is aangepast omdat langere gieken een groter buigmoment op het montagepunt creëren. Definitieve waarden vereisen technische bevestiging.

Is een rotatie van 180 graden standaard voor een op een balk gemonteerde zwenkkraan?

Een zwenkbereik van 180 graden is gebruikelijk voor een arm die aan één zijde van een werkstation is gemonteerd, zoals weergegeven in de referentieconfiguratie. Het uiteindelijke rotatiebereik is afhankelijk van de locatie van de steun, de geometrie van het gebouw, de opstelling van de stroomvoorziening en de vereiste veiligheidsafstanden.

Kan de kraan een elektrische kettingtakel gebruiken?

Ja. Een elektrische kettingtakel is een veelgebruikte hefeenheid voor het hanteren van werkplekken. Het takeltype, de hefsnelheid, de opstelling van de trolley en de besturingsmethode moeten worden geselecteerd op basis van de nominale belasting, de vereiste hefhoogte, de bedrijfsfrequentie en de positioneringsvereisten.

Heeft de kraan een fundering nodig?

Een balkzwenkkraan gebruikt geen aparte vloerfundering voor een vrijstaande mast. De structurele ondersteuning en de montageverbinding ervan vereisen echter technische verificatie. Het ontbreken van een mastfundering neemt de noodzaak niet weg om de draagconstructie te beoordelen.

Wanneer moet ik kiezen voor een wandzwenkkraan?

Kies een wandzwenkkraan wanneer de hijszone langs een rooilijn moet bewegen of meerdere stations achter elkaar moet bedienen. Kies een op een vaste balk gemonteerde zwenkkraan wanneer een lokaal werkstation herhaalde handelingen binnen een bepaald zwenkgebied vereist.
